W takich dziedzinach, jak sprzęt zewnętrzny, automatyka przemysłowa, inżynieria morska i pojazdy nowej energii, niezawodność połączeń elektrycznych często determinuje żywotność całego systemu.Wodoodporne złącza okrągłezostały zaprojektowane, aby sprostać wyzwaniom związanym z połączeniami w trudnych warunkach, w których występuje wilgoć, kurz i wibracje. To coś więcej niż tylko „wtyczki” – to kompleksowe rozwiązania inżynieryjne integrujące uszczelnienie, blokowanie i transmisję sygnału.

Dlaczego warto wybrać okrągłą?

W zastosowaniach inżynierskich zalety złączy okrągłych wynikają z naturalnej racjonalności ich struktury geometrycznej.

• Wysokie wykorzystanie przestrzeni: Okrągły przekrój pozwala na maksymalną liczbę styków na najmniejszej powierzchni, umożliwiając konfiguracje pinów o dużej gęstości.

• Proste wykonanie uszczelnienia: Okrągły profil w połączeniu z o-ringami lub uszczelkami wytwarza równomierny nacisk promieniowy, zapewniając niezawodne działanie uszczelniające.

• Doskonała wytrzymałość mechaniczna: okrągłe obudowy równomiernie rozkładają naprężenia, zapewniając lepszą odporność na uderzenia i wibracje niż złącza prostokątne. Gwintowane i bagnetowe mechanizmy blokujące zapewniają większe bezpieczeństwo połączenia.

Natomiast standardowe, niewodoodporne złącza są zazwyczaj odpowiednie tylko do suchych pomieszczeń. Bez struktur uszczelniających są podatne na awarie w wyniku wnikania wody lub degradacji UV pod wpływem ekspozycji na zewnątrz.

Zrozumienie ocen IP: pierwszy krok w wyborze

„Wodoodporność” to ogólna koncepcja, którą należy określić ilościowo na podstawie wskaźników IP (ochrony przed wnikaniem) w praktyce inżynierskiej. Zgodnie z normą IEC 60529 pierwsza cyfra po IP oznacza ochronę przed kurzem, a druga cyfra oznacza ochronę przed wodą.

Kluczowa uwaga: stopień ochrony IP złącza zazwyczaj odnosi się do jego możliwości ochronnych w stanie połączonym. Jeśli port urządzenia jest odsłonięty przez dłuższy czas, należy założyć nakładkę ochronną; w przeciwnym razie ochrona jest zagrożona.

Materiały i konstrukcja określają żywotność

Oprócz stopnia ochrony IP, wybór materiału bezpośrednio wpływa na trwałość złącza w określonych środowiskach.

• Materiały obudowy: Do długotrwałego użytku na zewnątrz zaleca się materiały termoplastyczne (takie jak poliwęglan i PBT) – są lekkie, odporne na korozję i zapewniają odporność na promieniowanie UV (certyfikat UL F1). Obudowy metalowe (stop aluminium, stal nierdzewna) są odpowiednie tam, gdzie wymagana jest większa wytrzymałość mechaniczna lub ekranowanie EMI, przy czym stal nierdzewna jest preferowanym wyborem w morskich środowiskach mgły solnej.

• Mechanizmy blokujące:

• Blokowanie gwintowane: Najbardziej niezawodne, doskonała odporność na wibracje, odpowiednie dla przemysłu ciężkiego.

• Blokada bagnetowa/push-pull: umożliwia szybkie wkładanie i wyjmowanie z wyraźnym słyszalnym sygnałem dźwiękowym „kliknięcie”, co pozwala zaoszczędzić znaczny czas instalacji, szczególnie idealne w przypadku operacji nad głową lub w ograniczonej przestrzeni.

• Styki: Aby zapewnić stabilność sygnału, styki są zwykle wykonane ze stopu miedzi pokrytego złotem, co zapobiega utlenianiu i korozji.

Praktyczne uwagi dotyczące instalacji i konserwacji

Podczas rzeczywistej instalacji i konserwacji następujące punkty bezpośrednio określają, czy działanie ochronne złącza jest w pełni zrealizowane:

1. Unikaj naprężeń kabla: Nigdy nie ciągnij kabla, aby połączyć lub rozłączyć złącze. Naprężenia kabla mogą uszkodzić tylną konstrukcję uszczelniającą, powodując utratę stopnia ochrony IP. Podczas instalacji należy zapewnić odpowiednie odciążenie kabla.

2. Dokręcaj wyłącznie ręcznie: Z wyjątkiem specjalnych otworów na narzędzia, wszystkie operacje blokowania należy wykonywać ręcznie. Nadmierne dokręcenie za pomocą kluczy lub narzędzi może spowodować uszkodzenie gwintów lub obudowy.

3. Regularna kontrola: Okresowo sprawdzaj, czy pierścienie uszczelniające nie są zestarzałe lub popękane oraz czy styki nie są skorodowane lub zanieczyszczone. W przypadku portów nieużywanych przez dłuższy czas należy je zamknąć zatyczkami ochronnymi.

Główne marki i serie na rynku

W zależności od różnych wymagań aplikacji, na rynku dostępnych jest już szereg produktów z dojrzałej serii:

Amphenol: Seria X-Lok obsługuje szybkie blokowanie typu push-pull, a seria M12 S-Code spełnia normę IEC 61076-2-111, oferując stopnie ochrony IP67/IP68/IP69K, odpowiednie dla automatyki przemysłowej i transportu kolejowego.

Omron: Seria XS5 (M12 SmartClick) charakteryzuje się innowacyjną wewnętrzną konstrukcją blokującą, która zapobiega zakleszczaniu się zanieczyszczeń, obsługuje szybkie blokowanie o 1/8 obrotu i jest szeroko stosowana w scenariuszach automatyzacji fabryk, takich jak motoryzacja, żywność i napoje.

Bulgin: Seria 400 zapewnia ochronę IP68/IP69K, obejmującą połączenia zasilania, danych i RF, odpowiednią do trudnych warunków, takich jak przetwórstwo morskie i spożywcze.

Souriau - Eaton: Seria UTS ma obudowę z tworzywa sztucznego z zamkiem bagnetowym o 1/3 obrotu, a niektóre modele zachowują stopień ochrony IP68 nawet w stanie niepołączonym i obsługują mieszane konfiguracje mocy i sygnału.

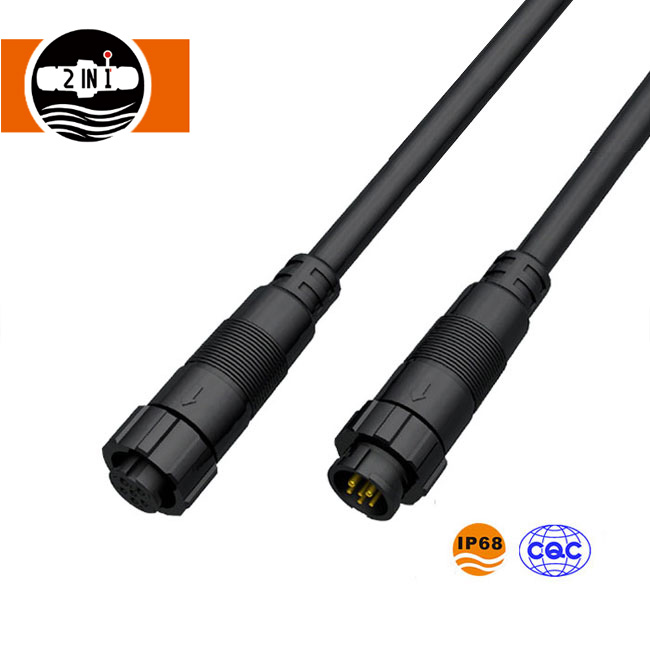

HuaYi-FaDa: Seria M26 oferuje zarówno wersje formowane, jak i odłączane, zapewniające stopień ochrony IP68, charakteryzujące się właściwościami zmniejszającymi palność, przeciwutleniającymi i odpornymi na korozję, odpowiednie do oświetlenia LED, sprzętu scenicznego, inteligentnej sieci, energii słonecznej i sprzętu automatyki, z dostępnymi usługami niestandardowymi, w tym opcjami długości kabla i koloru obudowy.

Wszystkie marki i modele produktów innych firm wymienione w tym artykule są własnością ich odpowiednich właścicieli i zostały podane wyłącznie w celach informacyjnych.Technologia HuaYi-FaDajest niezależnym producentem i nie ma powiązań z wyżej wymienionymi markami, chyba że wyraźnie zaznaczono inaczej.
