Jakie są różne parametry wodoodporności złączy? Jakie są odpowiednie wymagania dotyczące wodoodporności?

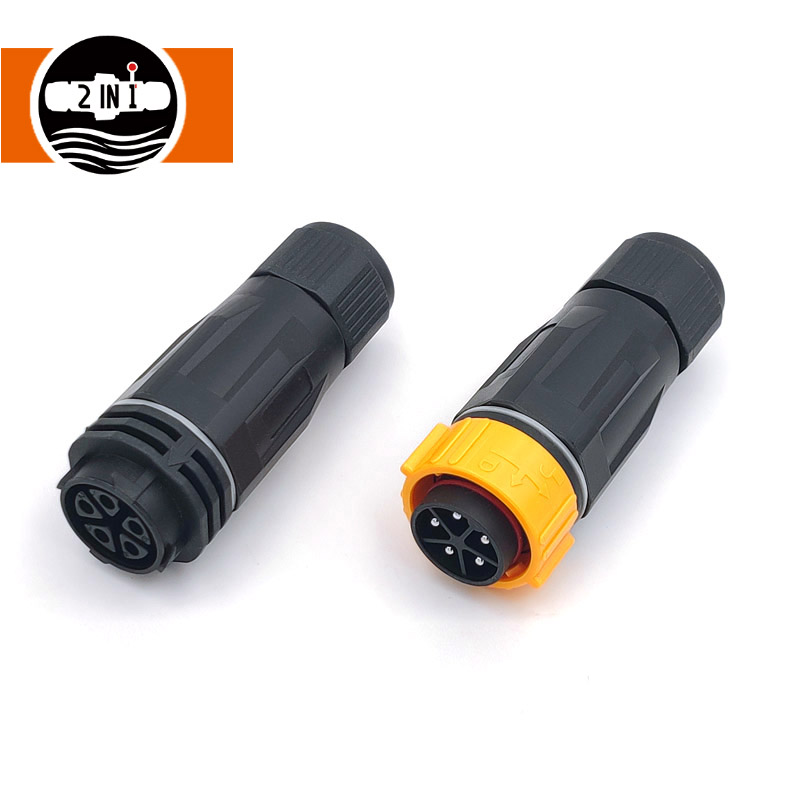

W branżach takich jak przemysł, motoryzacja, elektronika użytkowa i sprzęt outdoorowy,złącza wodoodporneto kluczowe elementy zapewniające stabilną pracę sprzętu w wilgotnym, zapylonym lub podwodnym środowisku.

Normy wodoodporności złączy opierają się głównie na normie IEC 60529 IP (ochrona przed wnikaniem) ustanowionej przez Międzynarodową Komisję Elektrotechniczną (IEC) oraz normach klasy IP zawartych w normie ISO 20653. Chińskie normy krajowe odnoszą się do normy ustanowionej przez QC/T 413.

Różne standardy odzwierciedlają różne wymagania i cechy aplikacji, a każdy standard jest stale aktualizowany i ulepszany w miarę rozwoju aplikacji.

Poniżej wyjaśniono typowe standardy IP:

Znaczenie stopnia ochrony IP

Pierwsza liczba (stopień pyłoszczelności): Zakres od 0 do 6, wskazujący zdolność do ochrony przed wnikaniem stałych ciał obcych. Im wyższa liczba, tym silniejsza ochrona. Na przykład ocena 0 nie zapewnia żadnej ochrony, podczas gdy ocena 6 całkowicie zapobiega przedostawaniu się kurzu.

Druga liczba (wskaźnik wodoodporności): Zakres od 0 do 8, wskazujący zdolność do ochrony przed wnikaniem ciekłej wody. Im wyższa liczba, tym lepsza wodoodporność.

Stopień pyłoszczelności (pierwsza cyfra)

Wskaźniki pyłoszczelności wahają się od 0 do 6, reprezentując zdolność sprzętu do ochrony przed pyłem:

IP0X: Brak ochrony, całkowity brak pyłoszczelności.

IP1X: Chroni przed wnikaniem ciał stałych o średnicy większej niż 50 mm.

IP2X: Chroni przed wnikaniem ciał stałych o średnicy większej niż 12,5 mm.

IP3X: Chroni przed wnikaniem ciał stałych o średnicy większej niż 2,5 mm.

IP4X: Chroni przed wnikaniem ciał stałych o średnicy większej niż 1 mm.

IP5X: Chroni przed wnikaniem kurzu, ale nie całkowicie; wewnątrz urządzenia tolerowana jest niewielka ilość kurzu.

 IP6X: Całkowicie chroni przed wnikaniem kurzu; wnętrze urządzenia jest wolne od kurzu.

Specyficzny stopień wodoodporności (druga cyfra) i wymagania

• IPX1: Brak wpływu pionowej kapiącej wody; można umieścić w osłoniętym miejscu podczas lekkiego deszczu.

• IPX2: Odporny na kapiącą wodę pod kątem 15°, nieco bardziej rygorystyczny niż IPX1, odpowiedni dla sprzętu umieszczonego pod kątem.

• IPX3: Odporność na bryzgi wody pod kątem do 60°.

• IPX4: Odporny na bryzgi wody ze wszystkich kierunków.

• IPX5: Odporność na strumień, wytrzymuje silny strumień strumienia ze wszystkich kierunków.

• IPX6: Odporny na silny strumień wody, wytrzymuje silny przepływ wody ze wszystkich kierunków.

• IPX7: Odporny na zanurzenie, można go zanurzyć w wodzie na określoną głębokość i na określony czas, np. na głębokość 1 metra i nie dłużej niż 30 minut.

• IPX8: Odporny na ciągłe zanurzenie, może być stale zanurzany w wodzie na określonej głębokości i przez określony czas, np. złącza stosowane w sprzęcie do eksploracji głębin.

Istnieje specjalnie zdefiniowany stopień ochrony: IPX9K.

Wcześniej standardy IPX4K, IPX6K i IPX9K były stosowane wyłącznie w przemyśle motoryzacyjnym, ale później ich zastosowanie rozszerzyło się na inne gałęzie przemysłu.

W seriach norm ISO 16750, DIN 40050 i ISO 20653 stopień wodoodporności IPX9K jest najbardziej rygorystyczny. Obejmuje to test IPX9K zgodnie z krajową normą przemysłu motoryzacyjnego QC/T417.1-2001 „Metody testowania i ogólne wymagania eksploatacyjne dla złączy wiązki przewodów samochodowych”.

Wraz z kolejnymi aktualizacjami standardów i dodaniem nowych obszarów zastosowań, zakres zastosowań IPX9K stale się poszerza.

• IPX9K: najwyższy stopień wodoodporności, możliwość czyszczenia w wysokiej temperaturze i pod wysokim ciśnieniem, odpowiedni do sprzętu do przetwarzania żywności, maszyn rolniczych, myjek wysokociśnieniowych i innego sprzętu.

Rekomendacja dotycząca siły marki: dlaczego warto wybrać technologię HuaYi-FaDa

Technologia HuaYi-FaDajest profesjonalnym przedsiębiorstwem krajowym specjalizującym się w badaniach i rozwoju, produkcji i sprzedaży wodoodpornych złączy, posiadającym wieloletnie doświadczenie produkcyjne, kompletny system produkcyjny i dojrzałe procesy kontroli jakości.

Skupiamy się na projektowaniu i produkcjiwodoodporne połączenierozwiązania, obejmujące produkty obejmujące wiele serii, w tym złącza sygnałowe, złącza zasilające i złącza sieciowe, szeroko stosowane w automatyce przemysłowej, oświetleniu zewnętrznym, nowej energii, sprzęcie komunikacyjnym, sprzęcie scenicznym i systemach monitorowania. Nasze podstawowe zalety:

Profesjonalna siła fabryki: Posiadamy własne warsztaty w zakresie produkcji form, formowania wtryskowego, produkcji drutu i montażu, zapewniając kompleksową obsługę od projektu do dostawy, zapewniając stabilną i kontrolowaną jakość i czas dostawy.

Pełna gama produktów wodoodpornych: Oferujemy miniaturowe złącza M8, wysokoprądowe złącza zasilania 40A, wodoodporne złącza sieciowe RJ45, wodoodporne złącza śrubowe itp., spełniające potrzeby połączeń różnych urządzeń.

Stabilne i niezawodne działanie produktu: Wykorzystując wysokiej jakości tworzywa konstrukcyjne, styki ze stopu miedzi i silikonowe struktury uszczelniające, nasze produkty osiągają stopień ochrony IP67/IP68, co pozwala na długotrwałe użytkowanie w wilgotnych, zakurzonych środowiskach o wysokiej/niskiej temperaturze.

Kompleksowe certyfikaty i kontrola jakości: Nasze produkty posiadają certyfikaty CE, RoHS i inne. Każdy produkt przed opuszczeniem fabryki przechodzi wiele rund testów, aby zapewnić stabilne połączenia i bezpieczne użytkowanie.

Elastyczne dostosowywanie i szybka obsługa: Obsługujemy wymagania dotyczące dostosowywania długości przewodu, złączy, liczby rdzeni i metod instalacji. Zapewniamy testowanie próbek, wsparcie techniczne, szybką dostawę i obsługę posprzedażną.
