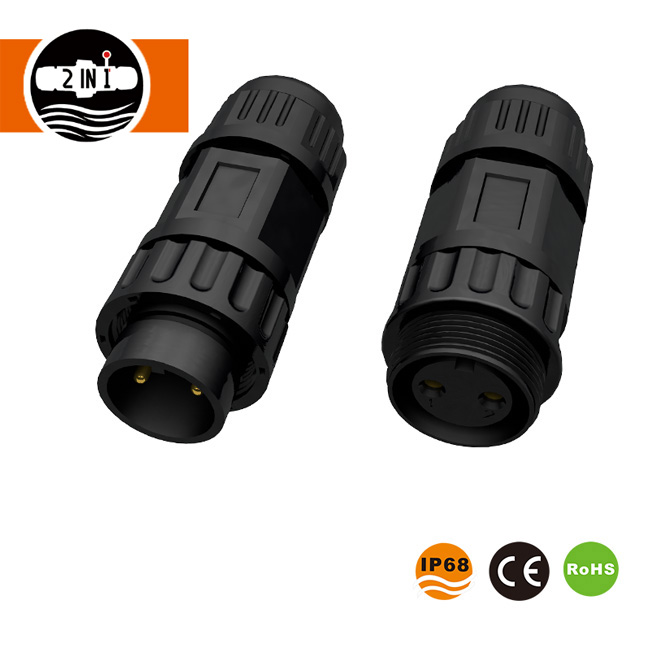

Wielopinowe wodoodporne złącze drutu lutowniczego

Wielopinowe wodoodporne złącze drutu lutowniczego to złącze zaprojektowane w technologii HuaYi-FaDa do użytku na zewnątrz, w wilgotnych i trudnych warunkach. Jego podstawową funkcją jest uzyskanie wodoodpornego połączenia pomiędzy przewodami przy jednoczesnym zapewnieniu stabilnego przesyłu sygnału i mocy. W tym produkcie zastosowano metodę połączenia lutowanego, co pozwala na łatwe podłączanie i odłączanie po montażu. Odłączenie jest tak proste, jak odkręcenie głównego korpusu, dzięki czemu użytkowanie jest łatwe i wydajne.

Parametr

Struktura produktu i podstawowe komponenty

Wodoodporność wielopinowego wodoodpornego złącza drutu lutowniczego wynika z wieloelementowej, opartej na współpracy konstrukcji. Elementy te współpracują ze sobą, tworząc kompleksowy system ochrony uszczelnienia. Kluczowe podstawowe komponenty obejmują:

• O-ringi: wykonane z silikonu odpornego na starzenie i wysokie/niskie temperatury, osadzone w interfejsie złącza, skutecznie zapobiegające przedostawaniu się wilgoci przez szczeliny współpracujące, poprawiające skuteczność uszczelniania rdzenia, dostosowujące się do długotrwałego użytkowania w różnych środowiskach i niełatwo tracące siłę wstępnego dokręcania z powodu rozszerzalności i kurczenia się cieplnego.

• Wodoodporny uszczelniacz: Wypełnia krytyczne szczeliny wewnątrz złącza, dodatkowo wzmacniając efekt uszczelniający, zapobiegając przedostawaniu się wilgoci, kurzu i innych zanieczyszczeń do wewnętrznych obwodów, unikając słabego kontaktu lub zwarć oraz zapewniając stabilność połączenia elektrycznego.

• Elastyczne uszczelki końcowe: Zaprojektowane specjalnie do kabli po lutowaniu, szczelnie owijają się wokół powierzchni kabla, dociskając uszczelkę, dopasowując się do kabli o różnych średnicach, zapobiegając przedostawaniu się wilgoci na złącze kabel-wtyczka, a także posiadają określony stopień wytrzymałości na zginanie i rozciąganie.

• Obudowa z metalu/tworzywa konstrukcyjnego: wykonana z materiałów o wysokiej wytrzymałości, posiada doskonałą wytrzymałość mechaniczną, odporność na korozję i uderzenia, chroniąc wewnętrzne styki i obwody. Nadaje się do złożonych środowisk, takich jak warunki zewnętrzne i przemysłowe, zapewnia również dodatkowe uszczelnienie.

• Styki drutu lutowniczego: wykonane z wysokiej jakości stopu miedzi, precyzyjnie obrobione i poddane obróbce powierzchniowej, styki te wykazują niską rezystancję styku, doskonałą przewodność i mocne połączenia lutowane, skutecznie zapewniając stabilną transmisję mocy i sygnału oraz odporność na utlenianie podczas długotrwałego użytkowania.

Szczegóły produktu Wielopinowe wodoodporne złącze drutu lutowniczego

Połączenie:

Kwalifikacja produktu wielopinowego wodoodpornego złącza przewodu lutowniczego

To wielopinowe wodoodporne złącze drutu lutowniczego przeszło certyfikaty CE, RoHS i CQC. Posiada stopień wodoodporności IP68.

Zalety techniczne

I. Zalety technologii uszczelniania

Nasze wielostykowe wodoodporne złącze drutu lutowniczego wykorzystuje wielowarstwową konstrukcję uszczelniającą, łączącą o-ringi, wodoodporny uszczelniacz i elastyczne uszczelki końcowe, aby osiągnąć stopień wodoodporności IP67 i IP68. Stopień ochrony IP68 pozwala na zanurzenie w wodzie na głębokość 1 metra na ponad 30 minut bez wycieków, zapewniając całkowitą odporność na kurz i wodę. Jest odporny na deszcz na zewnątrz, wilgotne środowisko i zanieczyszczenie olejem przemysłowym, skutecznie chroniąc punkty połączeń przed korozją w środowisku zewnętrznym.

II. Zalety wydajności elektrycznej

Styki wykonane są z wysokiej jakości stopu miedzi, precyzyjnie obrobionego i poddanego obróbce powierzchniowej, co zapewnia niską i stabilną rezystancję styku oraz doskonałą przewodność. Skutecznie zmniejsza to tłumienie sygnału i straty mocy, zapewniając stabilną moc i transmisję sygnału. Produkt charakteryzuje się doskonałą wydajnością izolacyjną, impedancją izolacji ≥20 megaomów i napięciem wytrzymywanym 250 V DC/50 milisekund, skutecznie zapobiegając zwarciom, wyciekom i innym zagrożeniom bezpieczeństwa oraz dostosowując się do różnych scenariuszy zastosowań związanych z napięciem i prądem.

III. Zalety projektowania konstrukcyjnego

Wielostykowe wodoodporne złącze drutu lutowniczego charakteryzuje się przyjazną dla użytkownika konstrukcją konstrukcyjną, ułatwiającą łączenie przewodów i wysoką wydajność montażu. Umożliwia płynne wkładanie i wyjmowanie, umożliwiając szybkie podłączanie i uruchamianie po montażu. Odłączenie jest tak proste, jak odkręcenie głównego korpusu i nie wymaga skomplikowanych narzędzi. W produkcie zastosowano spolaryzowaną konstrukcję z kluczowaną strukturą prowadnicy, która skutecznie zapobiega nieprawidłowemu włożeniu i zapewnia prawidłową instalację. Solidna konstrukcja skorupy zapewnia doskonałą wytrzymałość na uderzenia i rozciąganie, odpowiednią do długotrwałego użytkowania.

IV. Zalety materiału

Obudowa wykonana jest z wytrzymałych tworzyw sztucznych lub metalu, charakteryzujących się doskonałą odpornością na korozję, odpornością na wysokie i niskie temperatury oraz wytrzymałością mechaniczną. Wytrzymuje szeroki zakres temperatur od -40 ℃ do +85 ℃ i nie jest podatny na starzenie się ani deformację. Uszczelki wykonane są z odpornego na starzenie i chemikalia silikonu lub fluorokauczuku, co zapewnia wieloletnią trwałość i wydłuża żywotność produktu. Materiały stykowe poddawane są rygorystycznej selekcji, wykazując odporność na utlenianie i zużycie, aby zapewnić stabilność i trwałość połączenia.

1. Jakie konkretne parametry wodoodporności spełnia wielopinowe wodoodporne złącze drutu lutowniczego?

Odp.: Standardowy stopień wodoodporności naszego produktu to IP67, ale na życzenie możemy go dostosować do IP68. IP67 zapewnia pełną ochronę przed kurzem, brak wycieków po zanurzeniu w wodzie na głębokość 1 metra na 30 minut. IP68 pozwala na długotrwałe zanurzenie pod wodą (można dostosować głębokość), całkowicie zapobiegając przedostawaniu się wody i spełniając standardy IEC 60529.

2. Jakie specyfikacje pinów obsługuje produkt? Czy specjalne szpilki można dostosować?

Odp.: Standardowe specyfikacje pinów obejmują 2-pinowe, 3-pinowe, 4-pinowe, 8-pinowe i 12-pinowe, a także piny kombinacji zasilania i sygnału (2+3 piny, 2+4 piny). Obsługujemy niestandardowe specyfikacje specjalnych pinów, które mogą zostać zaprojektowane i wyprodukowane przez nasz zespół badawczo-rozwojowy zgodnie z konkretnymi potrzebami klienta, aby spełnić spersonalizowane scenariusze zastosowań.

3. Czy można dostosować długość kabla i średnicę przewodu w wersji z przewodami?

Odp.: tak, można je dostosować. Długość, średnicę i materiał wersji przewodowej można dostosować do potrzeb klienta. Zalecimy odpowiednie specyfikacje kabli w oparciu o scenariusz zastosowania klienta, aby zapewnić niezawodne i odpowiednie połączenia.

4. Jaka jest żywotność produktu? Jaki jest okres gwarancji?

Odp.: Przy normalnym użytkowaniu żywotność produktu wynosi ≥500 cykli, a całkowita żywotność wynosi ponad 5 lat. Udzielamy 3-letniej gwarancji jakości. W okresie gwarancyjnym uszkodzenia spowodowane problemami z jakością produktu zostaną naprawione lub wymienione bezpłatnie.

5. Jak ubiegać się o darmowe próbki? Jak długo trwa dostawa próbki?

Odp.: Klienci mogą ubiegać się o bezpłatne próbki, kontaktując się z obsługą klienta. Dla każdego modelu można zamówić maksymalnie 3 próbki. Czas dostawy próbki wynosi 3-5 dni roboczych. Zorganizujemy produkcję i wysyłkę tak szybko, jak to możliwe, aby zapewnić klientom możliwość szybkiego przetestowania wydajności produktu.

6. Jaki jest cykl realizacji zamówienia? Czy wspierasz dostosowywanie OEM/ODM?

Odp.: Standardowy cykl dostawy zamówienia wynosi 2-3 tygodnie. Większe zamówienia możemy dostosować zgodnie z planami produkcyjnymi. Wspieramy usługi dostosowywania OEM/ODM i możemy dostosować ekskluzywne produkty z wielostykowym wodoodpornym złączem drutu lutowniczego zgodnie z marką klienta, specyfikacjami i wymaganiami projektowymi.

7. Jaki jest zakres temperatur pracy produktu? Czy wytrzyma ekstremalne warunki?

Odp.: Normalny zakres temperatur pracy produktu wynosi od -40 ℃ do +85 ℃. Ma doskonałą odporność na wysokie i niskie temperatury i może dostosować się do niskich temperatur zewnętrznych, wysokich temperatur i przemysłowych wysokich temperatur. Posiada również odporność na olej, korozję chemiczną i odporność na promieniowanie UV, umożliwiając stabilną pracę w złożonych i ekstremalnych środowiskach.
